Groot onderhoud zomer 2013

Trui bestaat voor een groot gedeelte uit eikenhouten- en iroko- planken (‘gangen’), die zijn vastgezet tegen dikke stukken krom hout ‘inhouten’ die feitelijk het karkas van het schip zijn. Na 25 jaar zijn deze ‘gangen’ dusdanig weggerot dat er speling ontstaat tussen deze planken. Hierdoor wordt het steeds lastiger de boot waterdicht te houden. Momenteel is een belangrijk deel aan de bakboord voorkant en onderkant van de boot (‘vlakdelen’) in deze slechte staat en dient dus vervangen te worden.

Het vervangen van deze delen gaat in juli en augustus 2013 gebeuren. Een groep vrijwilligers zullen samen met een scheepstimmerman de ‘gangen’ en ‘vlakdelen’ één voor één vervangen. Ook zullen er vier inhouten worden vervangen omdat deze ook rot zijn. Deze restauratie zal gebeuren op een helling in Elburg. De restauratie zal in totaal 3 tot 4 weken fulltime in beslag nemen.

Op deze webpagina houden we iedereen op de hoogte van de voortgang omtrent het groot onderhoud. Heb je nog vragen of wil je ons helpen? Neem dan contact met ons op via voorzitter@bu130.nl.

Dag 2: de boot is nu echt lek!

Dag 2 van het grootonderhoud zit er weer op en er is weer een goede voortgang geboekt. De kimgang, het buitenste vlakdeel en het stuwdruklager zijn succesvol verwijderd, hetzij soms in een beetje discutabele staat.

We waren rond half 9 weer op de helling voor een dag noeste arbeid, daar was Wim reeds Trui al aan het inspecteren. We gingen aan de slag om de laatste doppen van de kimgang en het vlakdeel te verwijderen en gingen spoedig over tot het verwijderen van de houtdraadbouten en nagels zelf. Waar wij de nagels voldoende vrij hadden gemaakt om deze er met een nijptang uit te kunnen trekken, werd dit door Wim afgekeurd en kregen wij een speciaal gemodificeerd breekijzer overhandigd. Toen we alle bouten en nagels uit de kimgang dachten te hebben verwijderd gingen we met hamers en breekijzers aan de slag om de gang eruit te tikken. Er bleken nog enkele stukken ijzer in de gang te steken en na deze geëlimineerd te hebben kwam de gang er netjes uit. Na het verwijderen van de gang bleken twee kopbanden en een zitter rot te zijn en deze zullen vervangen worden. Hierna zijn we overgegaan tot het schoonkrabben van de contactvlakken van de inhouten en het losbouten van het vlakdeel. Dit laatste koste wat meer moeite daar er een aantal moeilijk traceerbare boutjes in zaten en de draadeinden die de zwaardbolder op zijn plaats houden ook een obstakel vormden. Na alles verwijderd te hebben en het vlakdeel in tweeën gezaagd te hebben was de weg vrij gemaakt voor het nieuwe hout. Op het eind van de dag hebben we nog even het nieuwe hout bekeken, zodat we weten wat voor vlees we in de kuip hebben.
OLYMPUS DIGITAL CAMERA

Ondertussen hadden Emiel en Diede zich met de haakse slijper op het stuwdruklager gestort. Na enkele uren noeste arbeid kwam het apparaat er eindelijk uit (hetzij in diverse stukken). Toen kwam ook een oorzaak voor het vastzitten naar voren: twee extra inbusboutjes die Wim er eens had geplaatst om het lager extra op de schroefas te zekeren.

Morgen maar eens mallen gaan maken en daarnaast proberen een nieuw stukdruklager te regelen.

Dag 1: alles loshalen

De eerste echte klusdag zit er weer op. En na een lange dag hard werken zitten we op de camping onder het genot van een biertje of andere verfrissing het avondeten te bereiden.

We waren vanochtend tussen half 8 en half 9 (afhankelijk van de persoon) opgestaan en rond 9 uur aangekomen op de helling. Daar waren Diede en aantal mannen van de helling, Trui al klaar aan het maken voor het hellingen. Diede had de nacht op Trui doorgebracht, omdat er weer een lek was ontdekt en we niet wilden dat Trui voor de helling zou zinken.

Na wat gemanouvreer en een aantal pogingen lagen we mooi boven de hellingkarren en werden het water uitgetrokken. De kaarplaten werden verwijderd en de kimnaad werd voorzien van een gat om de voorhoos te legen. Onder het genot van een kopje koffie keken we vervolgens toe hoe het personeel van de helling de boot voor ons schoonspoot. De taken werden verdeeld en we gingen aan de slag.

SONY DSC

Kees en Pim gingen aan de slag om de schippers- en matenkooi te verwijderen, na aantal uren en een hoop gesteun en gezucht kwamen deze er in een aantal delen uit.



SONY DSC

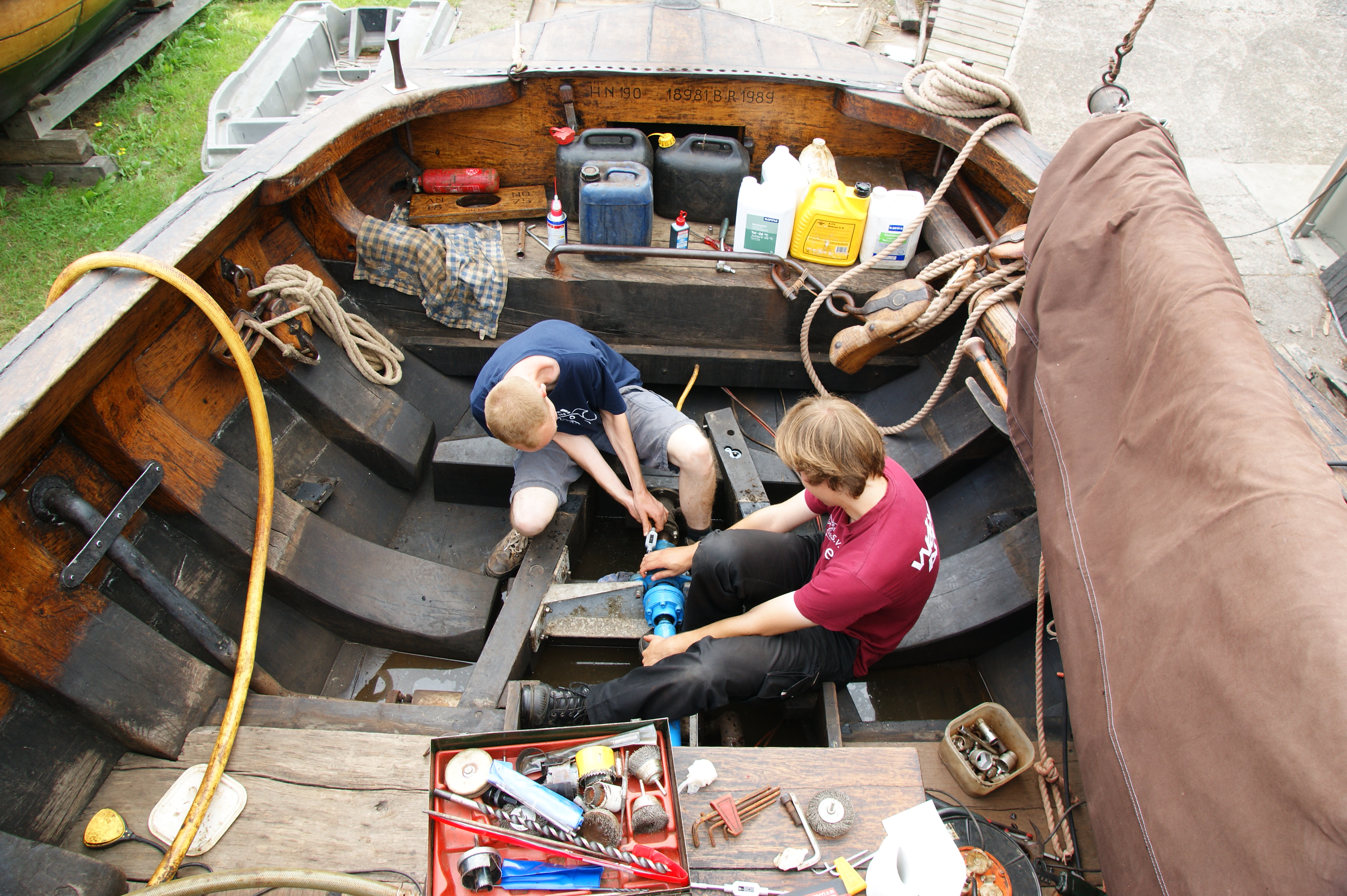

Diede en Emiel hebben de dag gespendeerd aan het verwijderen van de stuwdruklager, zodat deze gereviseerd kan worden. Er waren tal van pogingen en technieken ondernomen om het ***ding eruit te krijgen en uiteindelijk is het nog niet gebeurd. Maandag maar eens met Wim overleggen hoe we de lager eruit krijgen.



SONY DSC

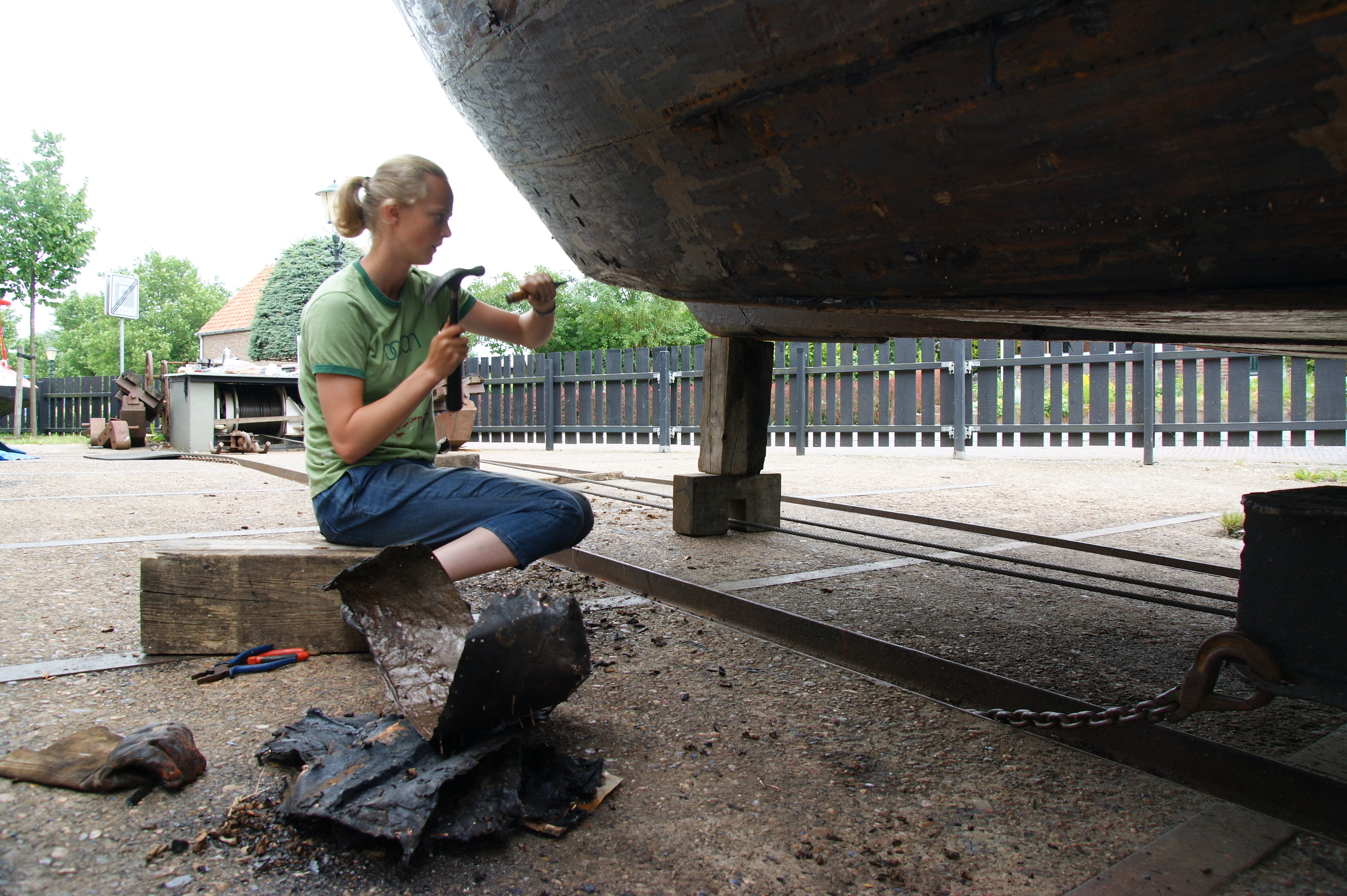

Marieke en Eduard hebben de dag gespendeerd aan het verwijderd van doppen zodat de houtdraadbouten makkelijk verwijderd kunnen worden. Na de lunch kregen ze ondersteuning van Pim en Kees die inmiddels klaar waten met de kooien. Aan het eind van de dag kregen we van een bezoeker nog een tip met een gatenzaag en een mal die je erop spijkert om de doppen er makkelijker uit te krijgen, deze zullen we maandag maar eens toepassen voor de laatste doppen.

SONY DSC

















Na een beetje opgeruimd te hebben is het nu eindelijk weekend.

Dag 0: heen en weer

De voorbereiding begon in de koudste periode van het jaar, november en wanneer gaan we ons onderhoud doen? In de warmste week sinds lange tijd… We bereiden ons voor op veel ijsjes eten en zo veel mogelijk schaduw om de zonnesteek te vermijden.

Gisteren hadden we ons busje in Delft volgeladen en vanochtend reed Eduard om 8 uur al rond om Kees, Diede en Emiel op te halen. Zo waren we om tien uur al in Elburg en konden we daar op de helling onze hele inventaris kwijt. Toen kwam het moeilijke werk: de inhouten ophalen bij de houthandel in Laren…

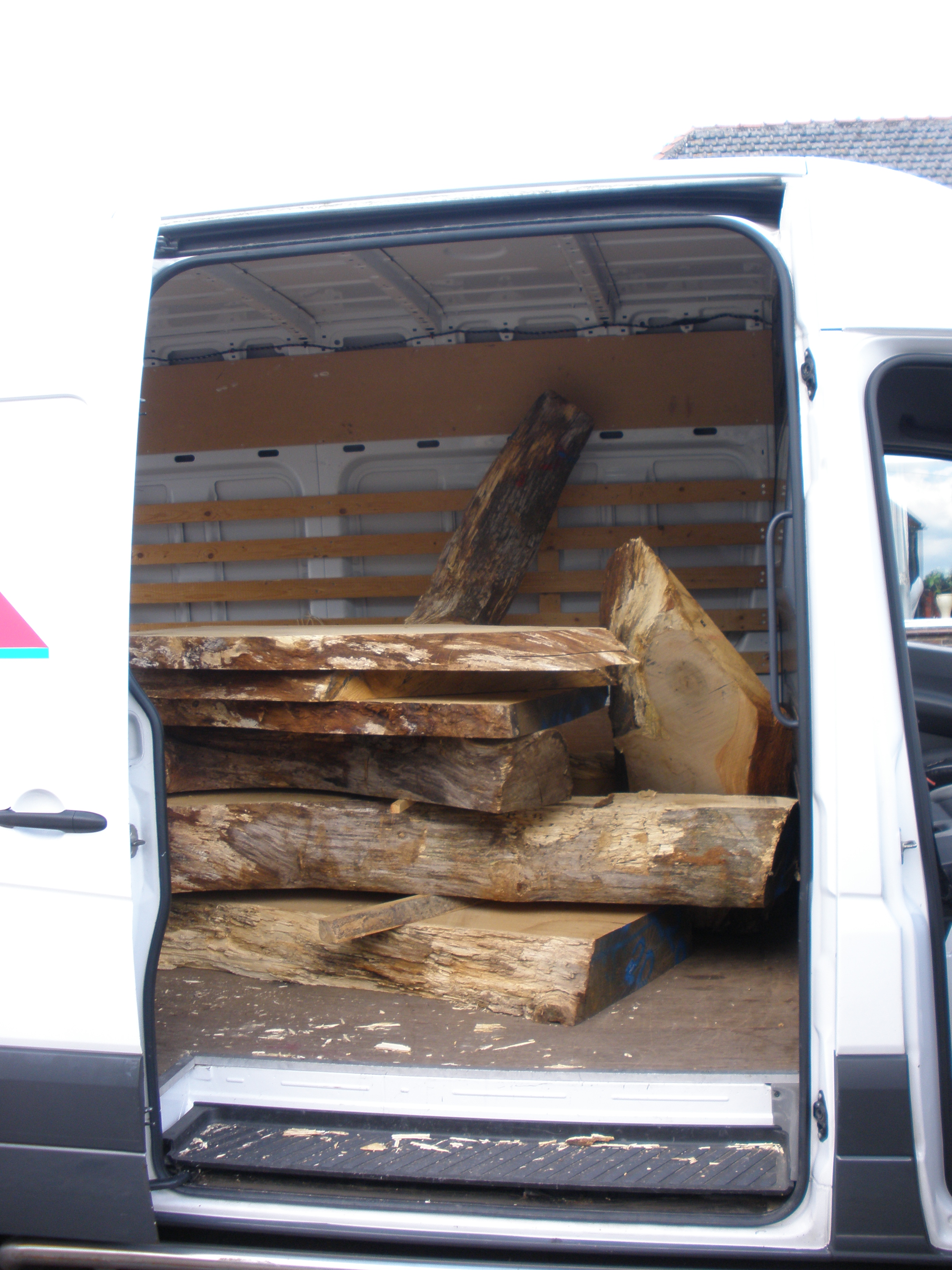

Erheen was niet zo moeilijk en gelukkig waren er twee vorkheftrucks waarmee de 3 inhouten binnen no-time in ons busje waren geschoven. De wielen begonnen ook meteen lekker door te zakken. Maar dat was nog niet alles. Ook de stukken resthout moesten mee. Met 3 man waren die redelijk te tillen en konden die de gaten in het busje opvullen (in de foto hieronder zijn er al stukken resthout uit de bus). Gelukkig geen politie tegen gekomen tussen Laren en Elburg. De vier stukken eiken plus de rest woog namelijk misschien wel ietsje meer dan de 905 kilo laadvermogen die was aangegeven.

Terug in Elburg eerst maar eens wat gedronken om een vochttekort te voorkomen en ondertussen gefilosofeerd over hoe deze stukken hout het beste uit de bus zouden kunnen (zonder de bus al te veel te slopen). Het meeste lukte uiteindelijk, met vereende krachten. Maar de onderste twee waren toch wat teveel gevraagd voor 3 man. Gelukkig kwam Trui al snel aanvaren en kon de bemanning lekker meehelpen sjouwen.

Nu ligt al het hout op de helling, staat de tent op de camping en gaan we zo maar eens proeven wat er aan sterk van Trui is gekomen.

Morgen de helling op!

OLYMPUS DIGITAL CAMERA

Ishetgrootonderhoudalklaar.nl

Een studentenvereniging is natuurlijk altijd wel in voor een grap. Toen we vanmiddag bij de Bolk zaten en websites bekeken als ‘is het al weekend’, ‘is het al biertijd’ en ‘is het al vakantie’ ging het al snel over ons aanstaande klusproject. Een domeinnaam is snel gekocht en ook een webpagina klussen is niet zo moeilijk dus nu bestaat er nu ook ‘is het grootonderhoud al klaar’. Wil je weten of je nog mee kunt helpen in Elburg? Kijk dan op www.ishetgrootonderhoudalklaar.nl !

Morgen wordt het tijd om alle spullen bij elkaar te zoeken en in het busje te laden, vrijdag op naar Elburg. We houden je op de hoogte!

Hout voor TRUI

Voor het groot onderhoud is één materiaal essentieel: Hout, een enorme hoeveelheid eikenhout, en dat is niet van de één op de andere dag geregeld.
Bovendien is niet elk stuk hout geschikt om een gang of vlakdeel van te maken. Zo moet elk deel uit één stuk hout komen, het deel uit de boom moet breed genoeg zijn: ruim 46 cm voor een vlakdeel en iets kleiner voor de gangen, er moeten niet te veel noesten in zitten en het deel mag niet uit de kern van de boom komen. In de kern zit namelijk de zogenaamde hartlijn en dit is een zwakke plek in een eventuele plank die uit dit midden komt. Je komt dan automatisch uit bij de dosse delen. Om zulke grote delen uit een boom te halen is er dus een eikenboom nodig van ca 60 cm in doorsnee, wat betekent dat deze boom zo’n 100 jaar moet groeien om zo’n dikte te bereiken. Dit soort hout haal je vanzelfsprekend niet even bij de Gamma of een andere detailhandel, maar hiervoor ga je naar een houthandel/zagerij die hele bomen inkoopt, ze in plakjes zaagt en ze vervolgens in plakjes weer doorverkoopt.

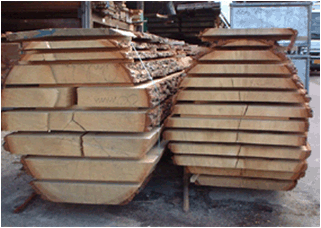

eik

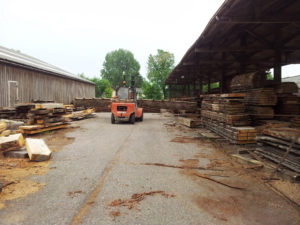

Voor de gangen is een hele boom nodig. Deze was al eerder uitgezocht. Voor het vlakdeel zijn Johan en ik op donderdag 20 juni naar de Houtcompagnie in Harlingen gegaan. Ook hiervoor was al eerder een geschikte boom uitgezocht en nu gingen wij het goede “plakje” uitzoeken. Hier werden wij geholpen door dhr Faber die ons allereerst naar de uitgekozen boom leidde. Dit bleek nog een hele opgave, aangezien alle bomen in plakjes op elkaar lijken en ze alleen kunnen worden onderscheiden met een nummer. Uiteindelijk zijn we toch bij de juiste boom terecht gekomen en deze bleek onderop de stapel te liggen. De consequentie was dat een werknemer met een heftruck even wat bomen opzij moest zetten voordat we de boom goed konden bekijken.

20130620_143839
Van deze boom waren eigenlijk maar 2 plakken geschikt qua grootte. Beide opties werden grondig bekeken, met name beoordeeld op doorlopende noesten, al ingerotte pitten (hier zat toen de boom nog boom was een tak en deze plek kan hard zijn, maar deze kan ook al begonnen zijn met rotten) en op scheuren.
Zoals dat gaat met een natuurproduct, zul je nooit/zelden de perfecte plak vinden, dus beide plakken hadden zo hun voors en tegens. Het was dan ook noodzakelijk om een telefoontje naar de expert Wim Mendelts te plegen voor wat advies. Samen met het advies van de houthandelaar, ons eigen gevoel resulteerde dit consult in de keuze voor een plak. Deze plak werd eruit gehaald, gemarkeerd en aldus apart gelegd en de heftruckchauffeur kon weer beginnen met het opstapelen van in plakjes gezaagde bomen. Vervolgens werden in het kantoor de nodige afspraken gemaakt en niet onbelangrijk de prijs. Dit onderdeel met succes afgerond hebbende konden we met een voldaan gevoel en vlak voor de regen huiswaarts keren.
Missie geslaagd!!

Chris Booij
Lid Groot onderhoudscommissie BU130 Trui

Klussers gezocht!

Heb je nog wat vakantiedagen over deze zomer en wil je je handen uit de mouwen steken? Dan kunnen we je hulp goed gebruiken!

Op twee momenten hebben we nog mensen nodig:

Zaterdag 20 juli in Delft om mee te helpen met het uitruimen van een busje. Alle spullen die van Trui komen (matjes, kooien, vlonders en dergelijke) moeten uitgeladen worden en naar zolder of de opslag.

De derde week dat we op de helling liggen (3 t/m 10 augustus) zijn we met vier man en kunnen we wel wat extra hulp gebruiken. Het is nog niet zeker of we de hele periode nog op de helling liggen, maar anders gaan we lekker varen of extra onderhoud doen in de haven. Lunch en overnachting inbegrepen!

Aanmelden of meer informatie? Mail naar voorzitter@bu130.nl.

Grootonderhoudborrel was gezellig!

Je zult wel denken, wat ziet Trui er op die foto hierboven anders uit. Dit is een foto waar Delft op de kant ligt in 1982, naast de Schie. Bezig met de bakboordgangen te vervangen, de iroko gangen die we dit jaar vervangen zijn dan 4 jaar oud. Leuk detail: het Trui-bordje op de boeg ziet er net zo uit als nu!

Onderhoud doen met een studentenvereniging betekent niet alleen maar werken met een klein clubje, maar ook iedereen erbij betrekken. Daarom was er afgelopen dinsdag een presentatie in de Bolk over onze plannen deze zomer. Het was niet heel druk, maar wel erg gezellig en een gedeelte van de omzet ging naar ons project!

Het stuk eiken waar we een oplanger van willen maken lag nog op zolder en moest natuurlijk ook naar beneden. Dit kon zo lekker in de weg liggen in de Bolk en is nu tijdelijk het voetenbankje van Marieke onder haar bureau.

Veel van informatie stond al op de site, maar er waren natuurlijk ook enkele nieuwtjes:

Geld zoeken
– Inmiddels hebben we 23 donateurs die samen €2000 hebben gegeven
– 1 bedrijf heeft €1500 gedoneerd (Scheepswijs)
– Zabawas en het Prins Bernhard Cultuurfonds dragen samen €10500 bij
– 2 lijfrenteschenkingen van samen €1750 per jaar
– De VVT geeft ongeveer €750

We willen iedereen die in geld of hulp bijdraagt heel erg bedanken!

Er is inmiddels veel geld binnen, maar er ontbreekt nog ongeveer €2000 aan inkomsten. Dit kunnen wij uit ons eigen vermogen halen, maar doen wij natuurlijk liever niet. Mocht u nog ideeën hebben om dit bedrag te vinden, of zelf willen bijdragen als persoon of bedrijf? Neem dan even contact met de Stichting op!

Mensen regelen
Gelukkig hebben we veel leden die willen bijdragen en een paar weken willen klussen in de zomer! Een aantal van hen willen zelfs kijken of ze dit kunnen gebruiken als stage voor hun opleiding. Wil jij ook meehelpen? Neem dan contact met ons op door een mailtje te sturen naar grootonderhoud@bu130.nl.

Week Wie
0 Diede, Emiel, Jelle
1 Diede, Emiel, Johan, Eduard, Kees, Pim, Marieke, Chris, Jelle, Tom
2 Diede, Emiel, Johan, Eduard, Kees, Pim, Marieke, Chris, Tom, Wouter
3 Diede, Emiel, Johan, Eduard, Kees
4 Diede, Emiel, Johan, Eduard, Kees

Meer kromhouten

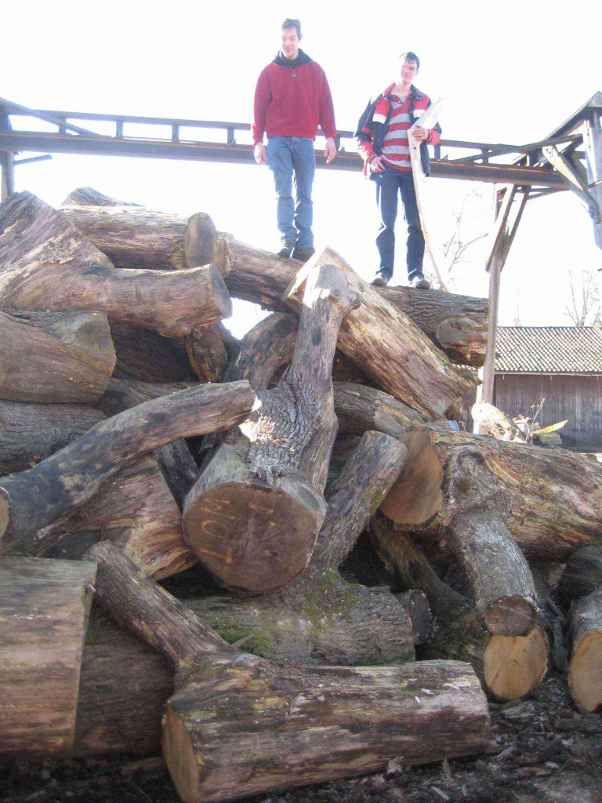

Woensdag 8 mei zijn Johan en ik weer langs houthandel Van Dijk in Laren geweest om de rest van de inhouten uit te zoeken. Een tijdje terug hadden we drie extra mallen gemaakt, voor één nieuw inhout bleek nog voldoende hout op zolder te liggen dus met twee mallen in de trein togen we richting Laren. Eenmaal daar aangekomen hebben we een paar uur over de stapel hout geklommen om de juiste stukken hout uit te zoeken. Tevreden met de keuze lieten we een werknemer die erg handig is met een vorkheftruck de stukken eruit halen. Hieronder is een filmpje te zien van de laatste krommer die uit de stapel wordt getrokken:

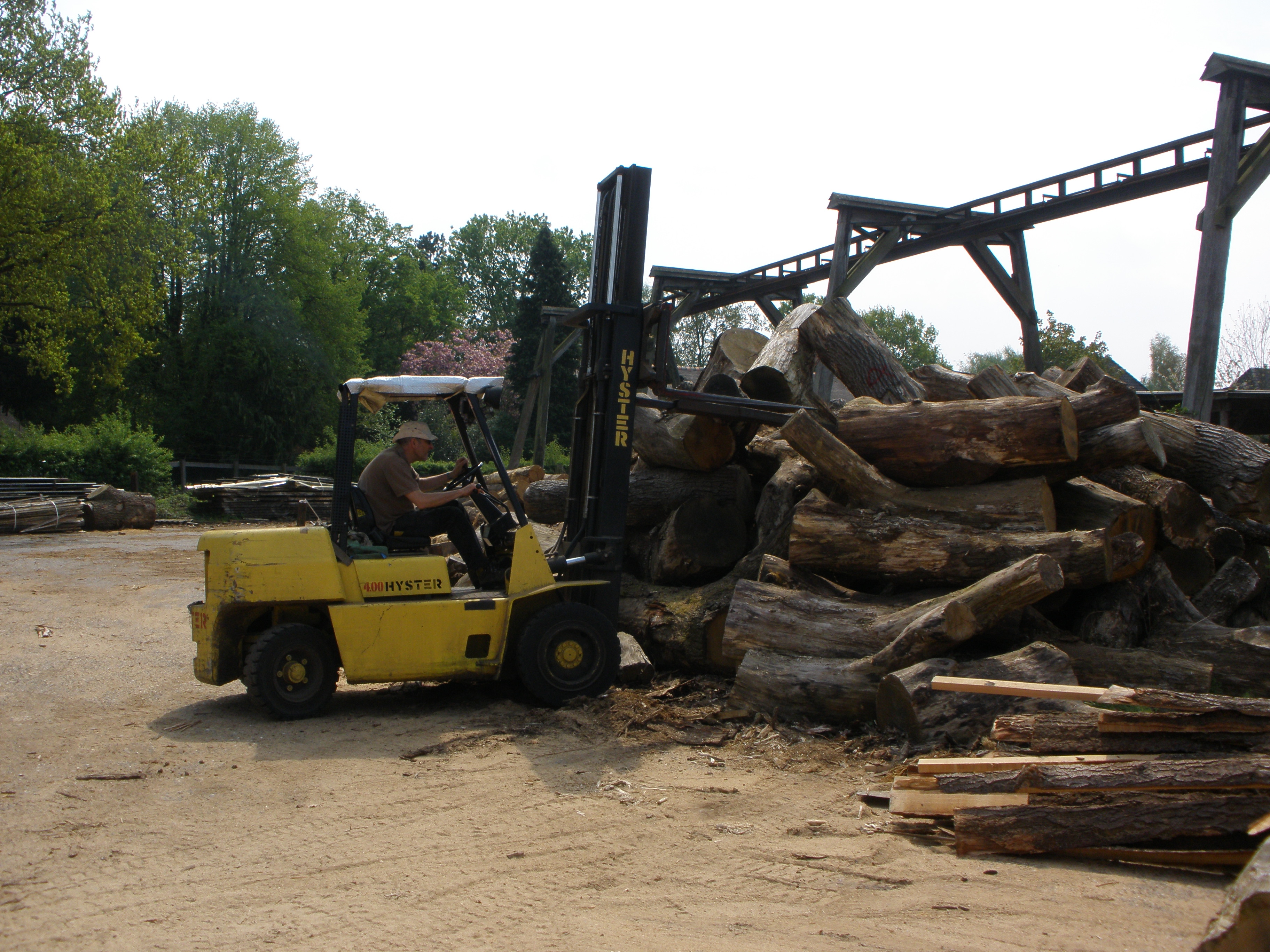

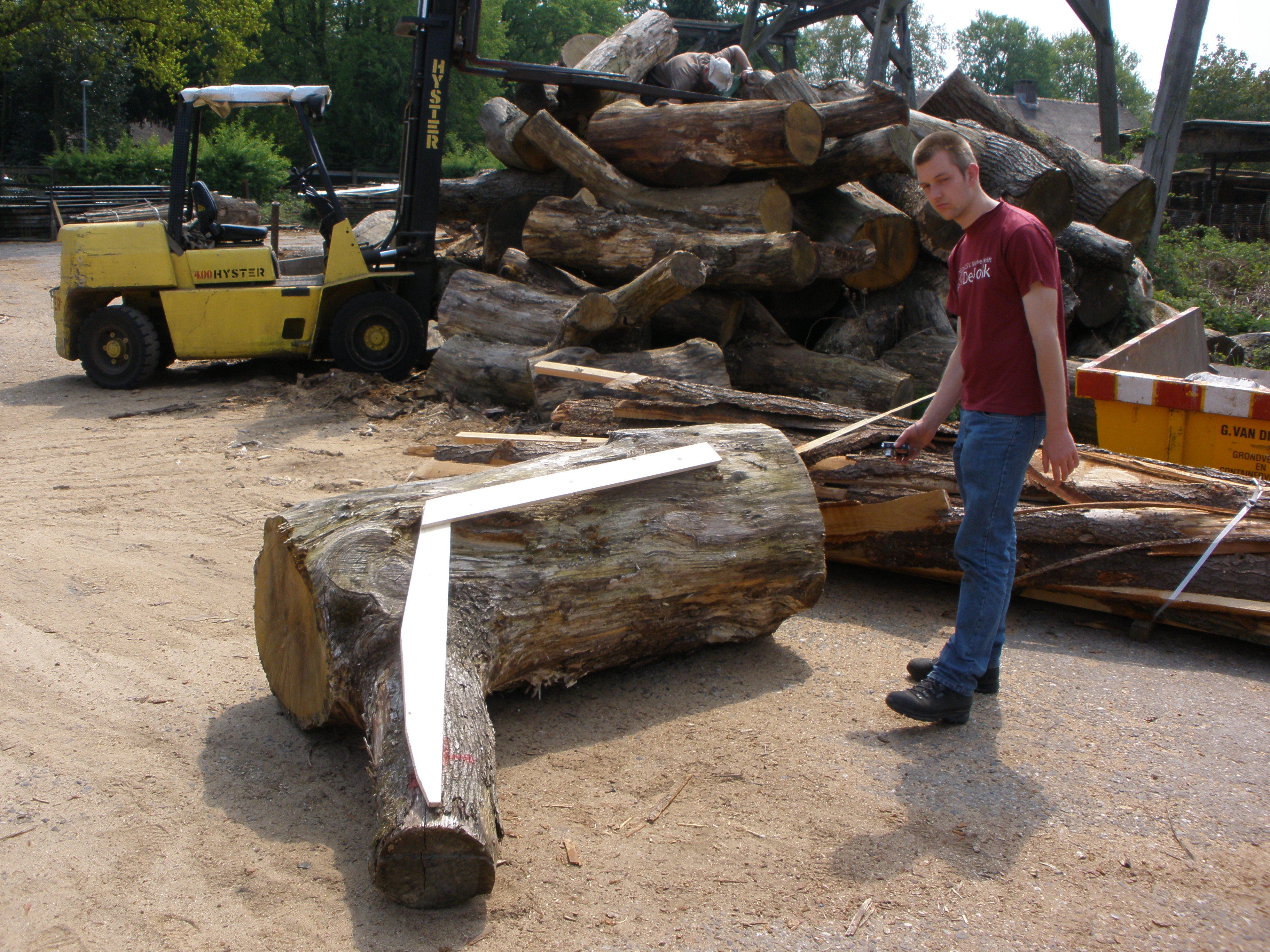

Nog een foto van de eerste krommer die uit de stapel wordt gehaald:

OLYMPUS DIGITAL CAMERA

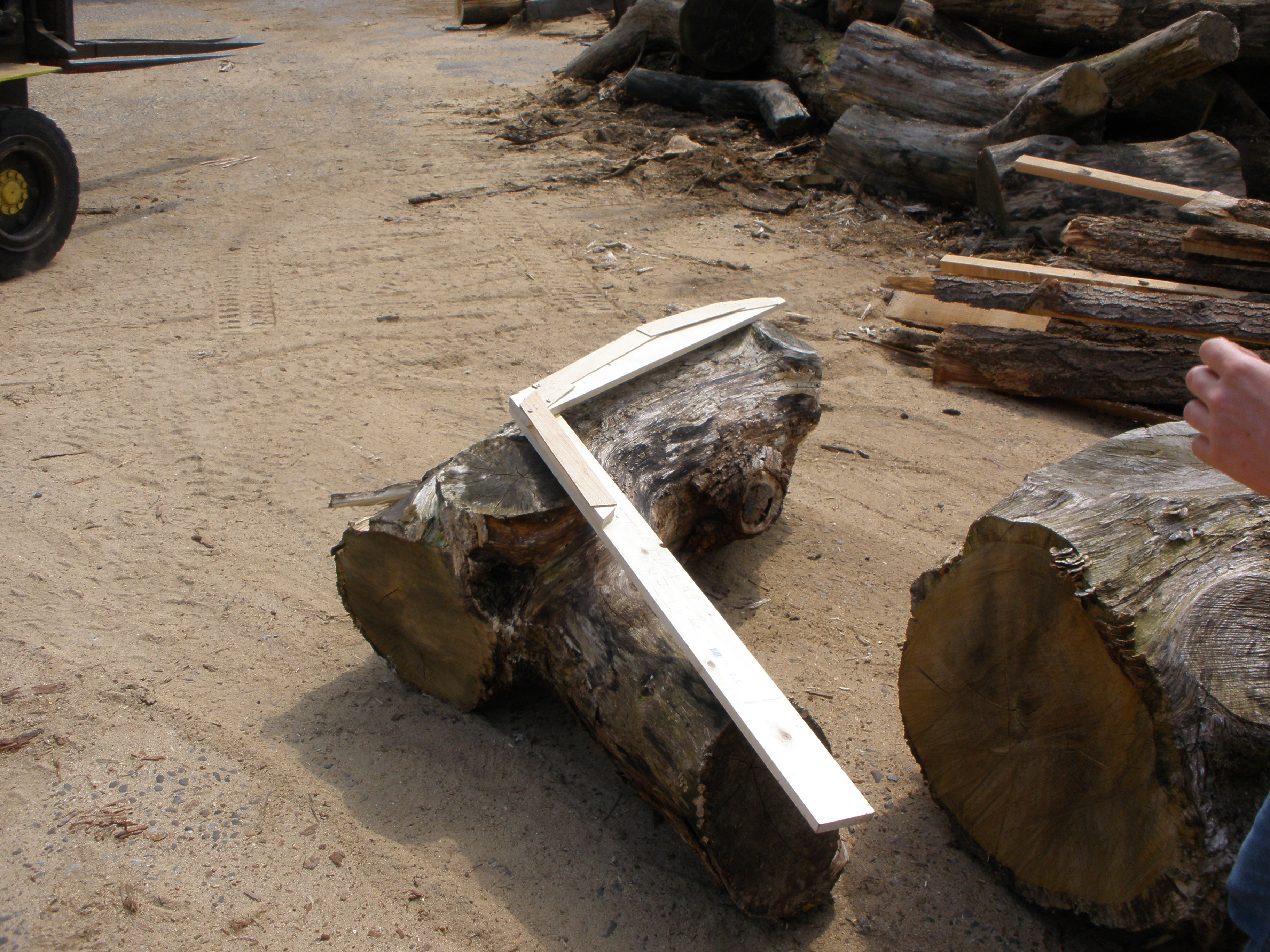

Een laatste keer de mallen op de krommers leggen bevestigd dat we de juiste stukken hebben:

OLYMPUS DIGITAL CAMERA OLYMPUS DIGITAL CAMERA



Om onszelf tijdens de restauratie wat tijd te besparen laten we de krommers al op breedte zagen door een zagerij in Lienden. De stukken hout die aan weerszijden van het stuk voor het inhout overblijven zullen in platen van 84 en 53 mm worden gezaagd. De houthandel zal de krommers naar zagerij brengen en het plan is dat we zelf de gezaagde delen met een aanhanger ophalen en naar de helling in Elburg brengen.

Alle inhouten zijn nu uitgezocht en besteld, nu moeten we binnenkort alleen nog even naar de Almenum Houtcompagnie In Harlingen om een definitieve keuze te maken voor een plaat voor het vlakdeel.

Van dag tot dag

We zijn weer een stuk verder met plannen. En het project begint nu echt vorm te krijgen. Hieronder de dagplanning, waarvan het natuurlijk nog maar de vraag is of het zo gaat lopen. Elke plank is weer anders dus niet alle gangen en inhouten zullen even makkelijk gaan.

Ook is nu al het hout besteld. Eduard zal binnenkort meer vertellen over de avonturen tijdens het hout bestellen.

Dagplanning

Datum Wat
zaterdag 20 juli Helling op
maandag 22 juli Voorbereidingen
23 t/m 24 juli Kimgang
donderdag 25 juli Vlakdeel
26 t/m 27 juli Gang 2
dinsdag 30 juli Gang 3
woensdag 31 juli Gang 4
donderdag 1 augustus Inhout 1
vrijdag 2 augustus Inhout 2
zaterdag 3 augustus Inhout 3
maandag 5 augustus Inhout 4
6-7 augustus Breeuwen
7-8 augustus Verven, lijnolie en inruimen
8 augustus Helling af!

Voorbereiding voorschipsrestauratie in volle gang

Het klusseizoen is voorbij en het vaarseizoen is weer in volle gang en op een paar olielekjes bij de motor na heeft Trui het prima naar haar zin. De voorbereidingen van het groot onderhoud hebben we weer opgepakt en we maken er goede voortgang mee. We hebben een aantal subsidie aanvragen uitstaan en hopen hier binnenkort meer over te horen. Het aantal donaties dat is binnengekomen overtrof al onze verwachtingen, hartelijk dank daarvoor. Vandaag gaan Emiel en Johan bij de helling in Elburg kijken of deze geschikt is voor het onderhoud, het Zuiderzeemuseum gaat ‘m niet worden, omdat we daar geen lawaai mogen maken. Verder gaan we vrijdag 29 maart nog een paar mallen maken van een aantal inhouten, zodat we daar ook hout voor uit kunnen zoeken. Over de verdere voortgang van het groot onderhoud kun je hier lezen.

Mocht je zin hebben om binnenkort nog een te gaan varen: er is nog voldoende plaats op de inschrijflijsten. Het paasweekend en de aansluitende week gaat er op het wad gevaren worden en evenementen als de Pieperrace zitten er ook weer aan te komen.

Hout uitzoeken

Kromhouten

Eduard en Johan hebben gisteren een rondje IJsselmeer gereden om hout uit te zoeken voor de gangen, het vlakdeel en een inhout. Bij houtcompagnie Almenum in Harlingen is, samen met scheepstimmerman Wim Mendelts, gekeken naar hout voor de gangen en het vlakdeel. Het ziet er naar uit dat we daar een complete stam gaan kopen. Daarna zijn ze, met drie auto´s, want Wim wilde zijn auto vandaag in Hellevoetsluis verkopen, doorgereden naar Van Dijk in Laren. Met de mal voor de zitter erbij moest daar tussen grote stapels kromhouten precies de goede gevonden worden.

Mallen maken van de oude gangen

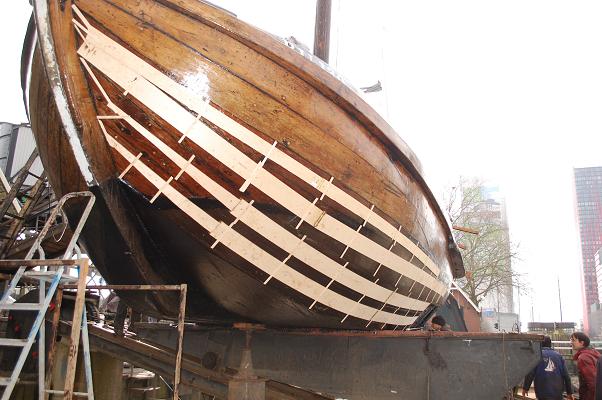

In de hellingweek zijn met behulp van de traditionele methode mallen gemaakt van de oude gangen, zodat het hout voor de nieuwe gangen uitgezocht kan worden. Ter voorbereiding van de mallen zijn een aantal platen multiplex in stroken gezaagd en met pianoscharnier aan elkaar geschroefd om de benodigde lengte van de mal te krijgen. De scharnier zorgt er ook voor dat de mallen op te vouwen zijn en beter te vervoeren zijn. De stroken multiplex zijn vervolgens tegen de gangen geschroefd en met kleine dwarslatjes is de breedte van de gangen aangegeven. Met behulp van de mallen zullen we op 4 maart samen met Wim Mendelts hout gaan uitzoeken bij de Almenum Houtcompagnie in Harlingen.

mallen_gangen

De 4 iroko gangen worden vervangen

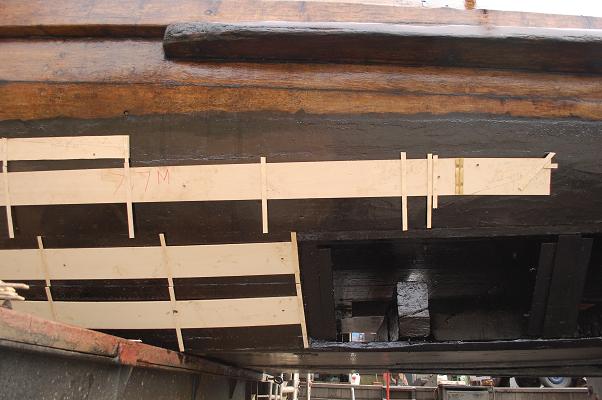

mallen_bun

Eentje loopt door tot boven de bun



Definitieve data bekend en grove begroting af

Inmiddels is de datum waarop de restauratie bekend. Van 27 juli t/m 10 augustus met een eventuele uitloop t/m 17 augustus. Die dagen zullen vier vrijwilligers samen met scheepstimmerman (en oud-schipper van Trui) Wim Mendelts de gangen, inhouten en het vlakdeel vervangen. Waarschijnlijk wordt er overnacht bij de locatie.

Ook de grove begroting is gemaakt. Het project gaat naar verwachting € 16.000,– kosten. De komende 3 maanden gaat de stichting op zoek naar financiering middels fondsenwerving, sponsoring en donatie’s.

Voornemen voorschiprestauratie zomer 2013

Het zit er al een paar jaar aan te komen, maar na een paar ernstige lekken gaat het komende zomer dan eindelijk gebeuren: het voorschip van Trui gaat grondig onderhanden worden genomen. De alom gevreesde iroko gangen worden eruit gehaald en vervangen voor een set fatsoenlijke eikenhouten gangen.

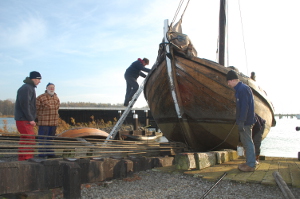

DSC_2051 op de helling

Komende zomervakantie gaat in het teken staan van een grootscheepse restauratie. We gaan van 27 juli tot 17 augustus de helling op om het voorschip onder handen te nemen. Dit betekent helaas dat er minder zomerzeilweken zullen zijn, dus pak je kans en reserveer er snel een. Wel geeft het de mogelijkheid te helpen bij een gave restauratie. We zullen gedurende deze drie weken, met eventueel een week uitloop, het voorschip restaureren met hulp van onze welbekende scheepstimmerman Wim
Mendelts. In deze periode zullen we de vier iroko gangen aan bakboord vervangen voor eiken gangen. Daarnaast gaat het buitenste bakboord vlakdeel naast de iroko gangen ook vervangen worden. Al deze stukken hout zijn aan de randen dermate gaar dat er de afgelopen jaren een aantal lekken zijn ontstaan, waardoor we een paar keer de helling op moesten om het te fixen. De restauratie wordt natuurlijk uitgevoerd met traditionele technieken, zoals het krombranden van de gangen. We zullen met een ploeg van ongeveer vijf man aan het project werken.

Wanneer we de gangen verwijderen is het goed mogelijk dat een aantal inhouten een paar rotte geheimpjes prijsgeven. Mocht dit het geval zijn dan zullen ook deze inhouten vervangen worden. Ondanks dat we de exacte helling nog moeten bepalen is er een goede kans dat dit het Zuiderzeemuseum wordt. Doordat het een langshelling is, is de  zijkant van de boot makkelijk te bereiken. Daarnaast heeft het museum er een mooie attractie bij.

Voorlopige planning

Datum Wat
December Onderzoek doen naar welke delen vervangen moeten worden
December Onderzoek doen naar voorgaande grote restauratie’s
Januari Grove planning voor de hellingperiode af
Januari Grove begroting af en aanschrijven fondsen
Januari Informatie voor het kiezen van een helling verzamelen
Januari Informatie verzamelen over houthandels
Januari Benodigdheden inventariseren
Januari-Maart Sponsoren en donateurs werven
Februari Helling vastleggen
Februari Mallen maken van de te vervangen delen
Maart Een gedetailleerd overzicht van alle benodigdheden maken
Maart Hout bestellen
Maart Een gedetailleerd begroting maken
April Gedetailleerde planning hellingperiode maken

Doneren

De kosten van dit project zijn ongeveer €16.000 en gaan vooral zitten in hout, bouten en de hellingkosten. We proberen een gedeelte gesubsidieerd te krijgen van verschillende culturele fondsen en zullen ook een gedeelte betalen uit ons eigen vermogen. We willen daarnaast ook een beroep doen op u voor een eenmalige donatie.

U kunt bijdragen met een klein of groot bedrag. Hieronder kunt u zien wat wij met een donatie van u kunnen doen.

Doosje carrosserieringen 10 euro
Doosje houtdraadbouten 25 euro
12 bussen tixophalte 50 euro
1 dag hellingen 100 euro
Cirkelzaag 250 euro
Hout voor een gang of inhout 700 euro
Complete gang 1500 euro

Hier vindt u het donatieformulier dat u kunt invullen en opsturen. Doneren kan door het bedrag over te schrijven op girorekening 3030194 t.n.v. Stichting tot behoud van de BU 130. Wilt u op een andere manier bijdragen, bijvoorbeeld met uw bedrijf? Neem dan even contact op.

Interessante documenten

Gedetailleerd Restauratieplan
